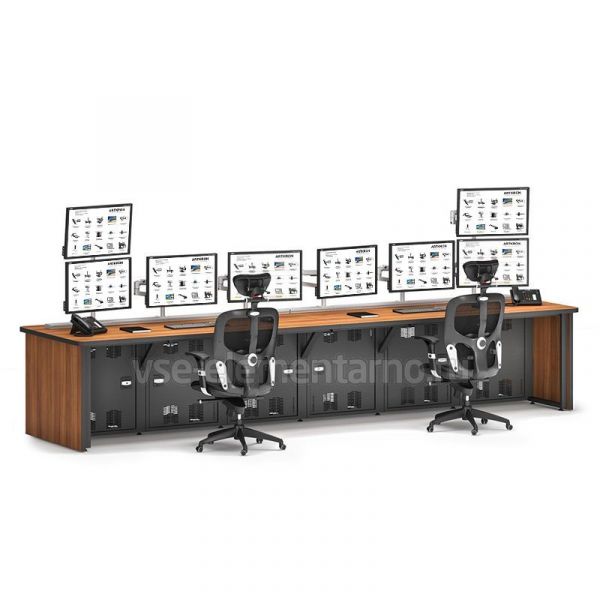

Диспетчерский стол Etalon-260

Стол оператора Etalon-260.

Стол оператора Etalon-240 поможет Вам организовать учебное место, оптимизированное под выполняемые задачи. Продуманная организация пространства дает возможность не только повысить производительность, но и создать безопасные условия для работы.

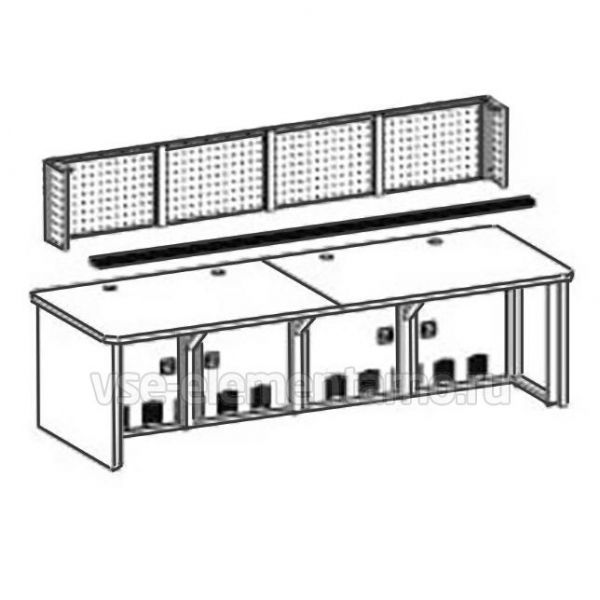

Состав комплекта:

• ФЛ-1510.45 Экран настольный стола 260 h=45 см
• ФЛ-1908 Шина монтажная L=120 см х 2 шт
• ФЛ-1010 Стол для диспетчера 260х100х76 см

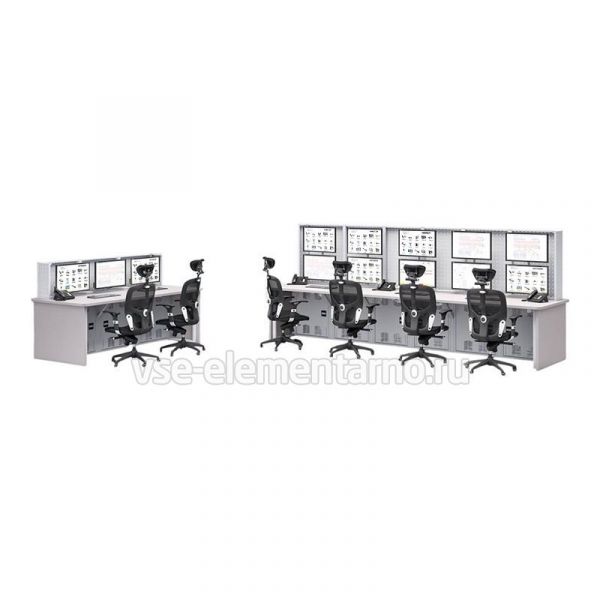

Диспетчерский стол Etalon-240 может использоваться  для самых разных потребностей: от комнаты охраны и видеонаблюдения, до диспетчерских пунктов промышленных и энергетических предприятий, ситуационных центров и центров управления.

Пример наполнения:

1 Рабочая поверхность Благодаря единой и ровной плоскости столешницы имеется возможность максимального использования рабочего пространства по всей глубине стола (1000 мм). Толщина столешницы составляет 32 мм, что обеспечивает высокую жесткость конструкции стола. Торцы столешницы облицованы ударопрочной, износостойкой и антивандальной кромкой ПВХ толщиной 2 мм. Возможность изготовления столешниц длиной 2200 мм позволяет уменьшить количество стыков и зазоров.

2 Внешние углы Во избежание получения травм все внешние углы столешницы имеют плавное скругление с радиусом R=60 мм.

3 Боковые панели Наружние боковые опоры металлокаркаса закрыты панелями из ламинированной ДСтП толщиной 32 мм. Торцы панелей облицованы ударопрочной, износостойкой и антивандальной кромкой ПВХ толщиной 2 мм.

4 Металлокаркас. Боковые и промежуточные опоры Несущий металлокаркас диспетчерских столов состоит из двух боковых и нескольких промежуточных опор, соединяемых между собой каркасными рамами внешнего и внутреннего контура. Данная конструкция обеспечивает максимальную устойчивость, жесткость и надежность диспетчерских станций. Боковые и промежуточные опоры сварной конструкции изготавливаются из металлической трубы сечением 50х25 мм.  Боковая опора выполнена в виде рамы замкнутого контура с промежуточной вертикальной стойкой. Промежуточная опора выполнена в виде замкнутого контура со стороны технологического отсека и верхней горизонтальной планки с угловой поддерживающей стойкой для обеспечения крепления столешницы. Внутри технологических отсеков опор приварены кронштейны с пазами для установки коммутационного оборудования с учетом установки DIN-рейки 19‘‘.

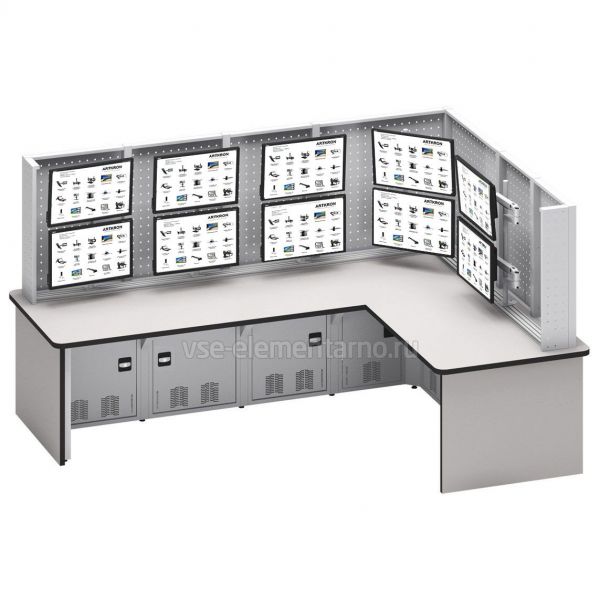

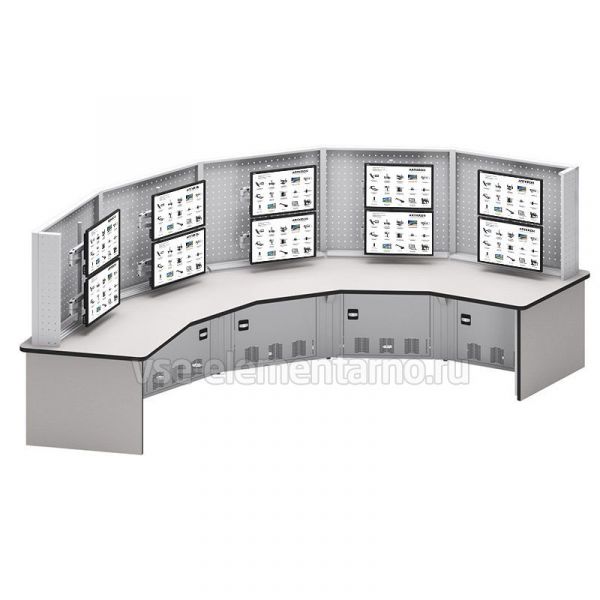

5 Металлокаркас. Рамы каркасные Между боковыми и промежуточными опорами устанавливаются металлические рамы при помощи высокопрочных винтовых соединений. Рамы устанавливаются в два контура: внешний и внутренний. Рама сварной конструкции в виде замкнутого контура изготавливается из металлической трубы сечением 25х25 мм. В раму устанавливаются распашные металлические двери. В составе серии предусмотрены каркасные рамы для прямых столов и угловых секций 22,5° и 90°.

6 Металлокаркас. Регулируемые опоры Для компенсации неровностей пола все боковые и промежуточные опоры металлокаркаса снабжены регулируемыми по высоте опорами. Регулируемые опоры имеют резьбовую часть М8 с конусным наконечником, изготовленным из жесткого и прочного пластика. Пластиковый наконечник снижает токопроводимость диспетчерских станций. Возможность регулировки по высоте – до 20 мм. Максимальная нагрузка на опору – до 90 кг.

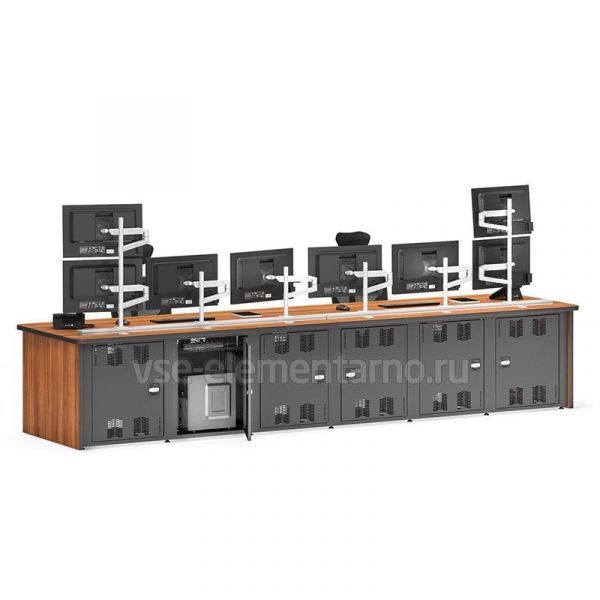

7 Двери распашные Для обеспечения легкого доступа в технологические отсеки и к внутренним коммуникациям предусмотрены распашные двери с перфорацией и замком. Двери устанавливаются во внутреннюю часть каркасных рам при помощи специальных кронштейнов. Для обеспечения удобства открывания двери могут быть установлены на правую или левую сторону рамы. Двери изготавливаются из металлического листа с загнутыми элементами по периметру, что обеспечивает жесткость и долговечность эксплуатации двери. Возможна установка дверей со вставкой из прозрачного оргстекла. Изображение к блоку описания «Двери распашные»

8 Интегрированное модульное основание Все модули оснащены доступом к внутренним коммуникациям как с наружной стороны секции, так и со стороны диспетчера, что значительно упрощает обслуживание технологического оборудования. Модульность каркаса диспетчерского стола заключается в использовании каркасных рам длиной от 400 до 800 мм с шагом 50 мм, что позволяет составить диспетчерскую станцию по требованию заказчика. Ширина технологического отсека – 350 мм.

9 Система безопасности На каждой двери в каждом отсеке модуля устанавливается поворотный замок с ключом, который фиксирует распашную дверь.

10 Пассивная вентиляция Благодаря наличию вентиляционных отверстий как в горизонтальной плоскости (донья модулей), так и в вертикальной (перфорированные металлические двери, сквозная система вентиляции между модулями) снижается общий шумовой фон рабочего места и обеспечивается естественная конвекция.

11 Функциональный кабель-менеджмент В базовом предложении серии в каждом модуле предусмотрена установка встроенных кабель-каналов для возможности сквозной прокладки коммуникаций. Кабель-канал представляет из себя сетчатый лоток, изготовленный из металлического прутка диаметром 3–5 мм. В доньях модулей предусмотрены монтажные вводы для подключения коммуникаций рабочего места. Для вывода проводов из технологического отсека металлокаркаса на рабочей поверхности столешницы под каждым модульным основанием предусмотрено сквозное отверстие D60 мм с установленной пластиковой заглушкой.

12 Защитное заземление В каждом модуле серии предусмотрены заземляющие выводы, укомплектованные необходимыми проводами и соединительными клеммами для защиты оператора и оборудования от поражения электрическим током и статического напряжения. Каждая диспетчерская станция скомплентована медной заземляющей шиной.

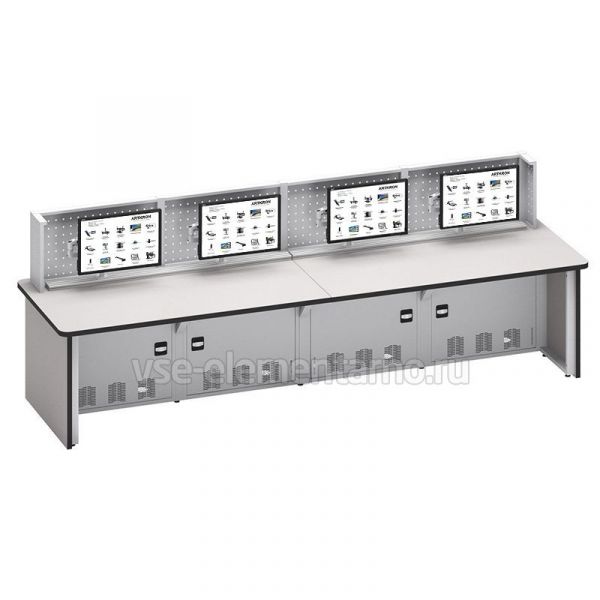

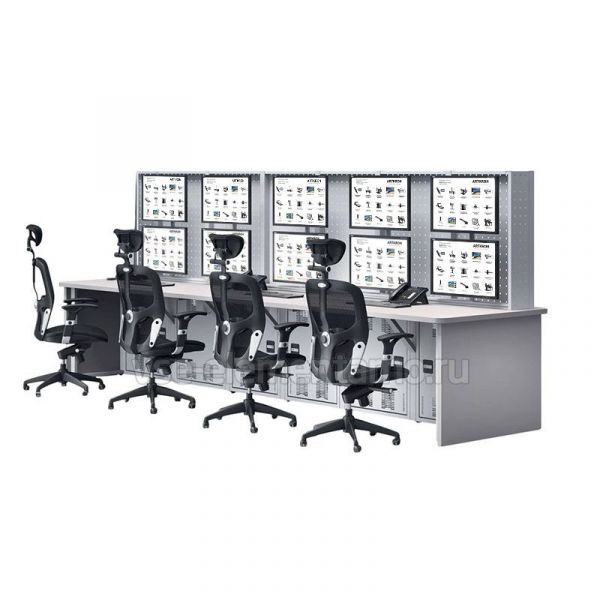

13 Защитные металлические экраны Металлические защитные экраны выполняют двойную функцию: защищают мониторы от механического воздействия и скрывают проводку, необходимую для подключения мониторов. Защитные экраны выполнены из перфорированного стального листа. Между собой экраны соединяются при помощи промежуточных соединительных металлических стоек сечением 50х50 мм. Экраны в серии представлены двумя высотами: для мониторов, установленных в 1 ряд по высоте — 450 мм, и для мониторов, установленных друг над другом – 850 мм.

14 Фрезеровка логотипа В серии мебели, по умолчанию, на распашных дверях предусмотрена фрезеровка «СДЕЛАНО В РОССИИ», но по требованию заказчика возможно указать логотип компании. Изображение к блоку описания «Фрезеровка логотипа»

15 Система крепежа мониторов Система крепежа мониторов состоит из монтажных шин, вертикальных стоек для кронштейнов под монитор и кронштейнов под монитор. Направляющая шина изготовлена из алюминиевого профиля сечением 90х30 мм с монтажными продольными пазами.

Направляющая шина устанавливается на рабочей поверхности столешницы и жестко крепится к боковым и промежуточным опорам металлокаркаса через столешницу, что обеспечивает надежную фиксацию монтажных шин.

Цвет монтажной шины – серый. К монтажной шине крепится вертикальная стойка для кронштейнов под монитор, благодаря чему её можно разместить в любом удобном месте.

В зависимости от необходимости на стойку можно разместить один или два кронштейна под монитор друг над другом по вертикали.

Кронштейны под монитор предусматривают возможность установки мониторов по стандарту VESA диагональю до 27 дюймов и весом до 11 кг.

Кронштейн может быть установлен как с двумя, так и с одним коленом. Также имеется возможность регулировки угла наклона для каждого монитора в трех плоскостях для обеспечения наилучшей и удобной работы. Благодаря использованию пружинных механизмов в конструкции держателей мониторов, монитор можно приблизить к оператору, а затем он вернется в ранее занимаемое положение.

Вид изделия

Диспетчерский стол

Назначение

для диспетчеров

Тип рабочего места

стационарное

Крепление для монитора

приобретается отдельно

Крепление для клавиатуры

приобретается отдельно

Крепление для системного блока

приобретается отдельно

Платформа для ноутбука

приобретается отдельно

Страна происхождения товара

Россия

Срок службы изделия

неограничен
